DTQ-11橋式傳感器
產品簡介：

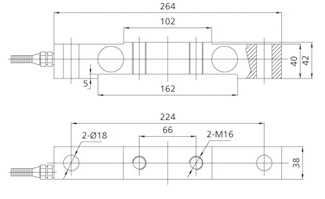

DTQ-11橋式傳感器為兩端支撐，中間受力的橋式結構，結構緊湊，用于壓向力測量，抗側向能力強，安裝使用方便。適用于制作各種軌道衡、料斗秤、汽車衡等測力稱重的工業自動化測量系統。
主 要 技 術 指 標Main Description | |||
測量范圍Capacity | 1.5、3、5 | kg | |
輸出靈敏度Rated Output | 1.5±0.010 | mV/V | |
非線性Linear | ±0.10 | %F.S | |
滯后Hysteresis | ±0.05 | %F.S | |
重復性Reapeatability | ±0.02 | %F.S | |
蠕變Creep | ±0.03 | %F.S | |
零點輸出Zero Balance | ≤±1.0 | %F.S | |
溫度補償范圍 Conpensated Temperature Range | 室溫～+60 | ℃ | |
零點溫度補償系數Temperature Effect On Zero | ±0.05 | %F.S/10 ℃ | |
額定輸出溫度系數 Temperature Effect On Output | ±0.05 | %F.S/10 ℃ | |
供橋電壓 Excitation Voltage | 10V | AC/DC | |
絕緣電阻Insulation Resistence | ≥2000 | MΩ/100VDC | |
輸入電阻 Input Resistence | 750±8 | Ω | |
輸出電阻Output Resistence | 700±2 | Ω | |
允許過載系數Safe Overload | 120 | %F.S | |
電纜連接方式Cable Connection | 信號輸出Singal Output： 黃:Yellow (+) 黑:Black (－) | ||
供橋電壓Excitation Voltage： 紅Red: (+) 綠Green： （－） | |||
