DTQ-8橋式傳感器
產品簡介：
DTQ-8橋式傳感器為兩端支撐，中間受力的橋式結構，結構緊湊，用于壓向力測量，抗側向能力強，精度高，性能穩(wěn)定，安裝使用方便。適用于制作各種測力稱重的工業(yè)自動化測量系統(tǒng)。

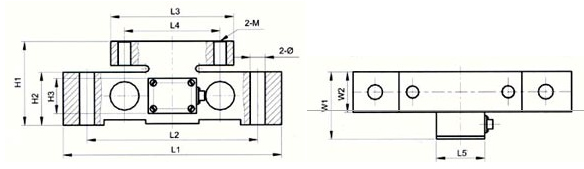

量程 | 尺寸 | |||||||||||
t | L1 | L2 | L3 | L4 | L5 | H1 | H2 | H3 | W1 | W2 | Φ | M |
3~5 | 220.0 | 174.0 | 140.0 | 110.0 | 70.0 | 70.0 | 48.0 | 40.0 | 76.0 | 44.0 | 20.0 | M16 |
10~15 | 300.0 | 245.0 | 180.0 | 136.0 | 70.0 | 90.0 | 60.0 | 40.0 | 80.0 | 48.0 | 22.0 | M20 |
20 | 300.0 | 245.0 | 180.0 | 136.0 | 70.0 | 120.0 | 80.0 | 40.0 | 92.0 | 60.0 | 22.0 | M20 |
