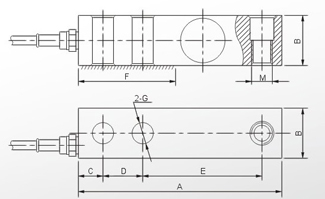

量程 | 尺寸 | 螺紋 | ||||||||
Klb | t | A | B | C | D | E | F | G | inch | mm |
0.1-5 | 0.02-2 | 130.2 | 32.2 | 15.5 | 25.5 | 76.3 | 57.2 | 13.5 | 1/2-20 | M12X1.75 |
5-10 | 2.5-5 | 171.2 | 38.0 | 19.0 | 19.2 | 95.5 | 76.2 | 20.2 | 3/4-16 | M18X1.5 |
15-20 | 7.5-10 | 222.5 | 50.6 | 25.5 | 25.5 | 124.0 | 102.2 | 27.2 | 1″-14 | M24X2 |
主 要 技 術 指 標Main Description | |||
測量范圍Capacity | 0.05、1、1.5、2、2.5、5、7.5、10 0.1、0.2、0.5、1、2、2.5、5、10、15、20 | t Klb | |
輸出靈敏度Rated Output | 2.0±0.010 3.0±0.010 | mV/V | |
非線性Linear | ±0.02 | %F.S | |
滯后Hysteresis | ±0.02 | %F.S | |
重復性Reapeatability | ±0.01 | %F.S | |
蠕變Creep | ±0.02 | %F.S | |
零點輸出Zero Balance | ≤±1.0 | %F.S | |
溫度補償范圍 Conpensated Temperature Range | 室溫～+60 | ℃ | |
零點溫度補償系數Temperature Effect On Zero | ±0.02 | %F.S/10 ℃ | |
額定輸出溫度系數 Temperature Effect On Output | ±0.02 | %F.S/10 ℃ | |
供橋電壓 Excitation Voltage | 10V | AC/DC | |
絕緣電阻Insulation Resistence | ≥2000 | MΩ/100VDC | |
輸入電阻 Input Resistence | 385±10 | Ω | |
輸出電阻Output Resistence | 350±2 | Ω | |
允許過載系數Safe Overload | 120 | %F.S | |
電纜連接方式Cable Connection | 信號輸出Singal Output： 黃:Yellow (+) 黑:Black (－) | ||
供橋電壓Excitation Voltage： 紅Red: (+) 綠Green： （－） | |||
